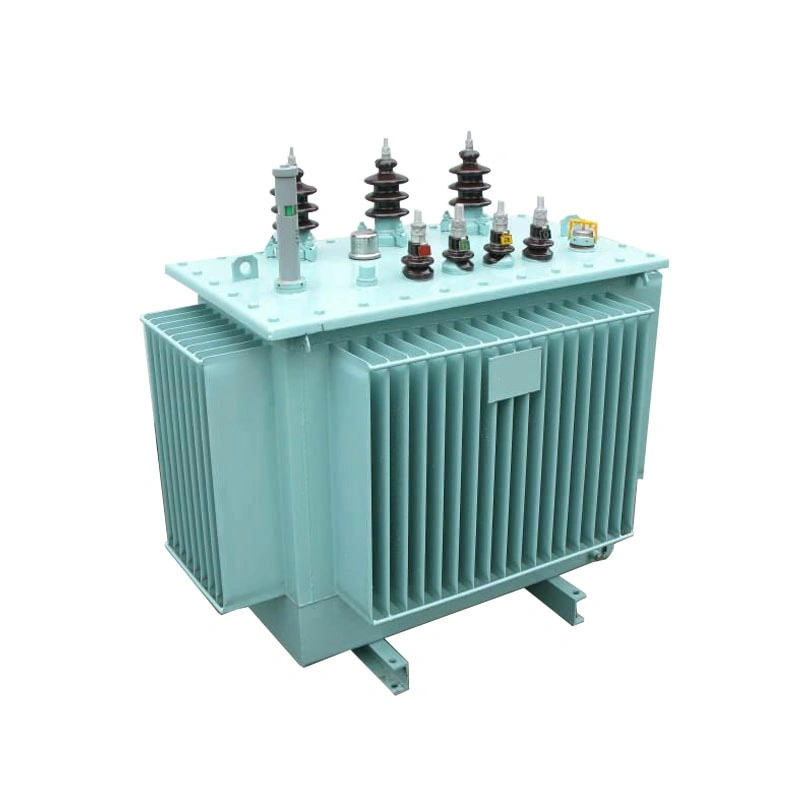

Масляный силовой трансформатор S9/20 кВ имеет новую конструкцию изоляции, что повышает сопротивление короткому замыканию. Сердечник изготовлен из высококачественной холоднокатаной ориентированной по зерну кремнистой стали. Обмотки высокого и низкого напряжения выполнены из высококачественной бескислородной медной проволоки по многослойной цилиндрической технологии. Все крепежные элементы специально обработаны для предотвращения ослабления, что обеспечивает высокую механическую прочность. Гофрированная оболочка маслобака герметична и обладает собственной эластичностью, адаптирующейся к расширению масла. Широко используется в качестве важного оборудования в системах электроснабжения и распределения, на промышленных и горнодобывающих предприятиях, в сельском хозяйстве и гражданском строительстве.
| Номинальная мощность （кВА） | Обмотка высокого напряжения (кВ) | Диапазон отводов высокого напряжения (%) | Обмотка низкого напряжения (кВ) | Векторная группа | Потери холостого хода (Вт) | Потери нагрузки (Вт) | Ток холостого хода (%) | Сопротивление короткого замыкания (%) |
|---|---|---|---|---|---|---|---|---|
| 30 | 20 | +5*2.5% 0.4 | Dyn11 | 90 | 660 | 2.1 | 5.5 | |
| 50 | 130 | 960 | 2.0 | |||||
| 63 | 150 | 1145 | 1.9 | |||||
| 80 | 180 | 1370 | 1.8 | |||||
| 100 | 200 | 1650 | 1.6 | |||||
| 125 | 240 | 1980 | 1.5 | |||||
| 160 | 290 | 2420 | 1.4 | |||||
| 200 | 330 | 2860 | 1.3 | |||||
| 250 | 400 | 3350 | 1.2 | |||||
| 315 | 480 | 4010 | 1.1 | |||||
| 400 | 570 | 4730 | 1.0 | |||||
| 500 | 680 | 5660 | 1.0 | |||||
| 630 | 810 | 6820 | 0.9 | 6.0 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1350 | 13200 | 0.7 | |||||
| 1600 | 1630 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22220 | 0.5 |
Сердечник
Используется новый высококачественный листовой кремнеземной стали, в основном толщиной 0,35 мм, h18, h14, H12 и Z11. Мы выбираем наиболее подходящий материал в соответствии с требованиями и условиями эксплуатации заказчиков, чтобы добиться наилучшей конструкции и производительности трансформатора Hengfengyou.
Катушка
Для катушки используется эмалированная проволока Pew, UEW, EIW, seiw, FEAI и проволока в стекловолоконной изоляции. Класс термостойкости: f (155 ℃), H (180 ℃), HC (200 ℃), C (220 ℃). (Обычный класс термостойкости — 180 ℃, класс H).
Изоляционные материалы
В качестве изоляционного материала используется высокотемпературная изоляционная бумага, обладающая множеством свойств: высокотемпературной изоляцией, огнестойкостью и влагостойкостью.
Соединительные клеммы
Для маломощных устройств мы используем клеммную колодку, которая имеет привлекательный внешний вид и демонстрирует превосходную устойчивость к давлению, температуре и огнестойкость.
Масляный бак изготовлен из гофрированного металла, внутренняя и внешняя поверхности покрыты тремя слоями грунтовки и одним слоем финишной краски. Изделие устойчиво к солевому туману, влаге, жаре и грибкам, красиво, долговечно и надежно.
1.Высота 1000 м
2. Максимальная температура окружающей среды + 40 ℃
3.Минимальная температура окружающей среды - 25 ℃
4.Интенсивность солнечного света 0,1 Вт/см² (скорость ветра: 0,5 м/с)
5. Максимальная суточная разница температур 25K
6. Относительная влажность воздуха в помещении: среднесуточное значение < 95%, среднемесячное значение < 90%
7. Максимальная скорость ветра 35 м/с (Примечание: скорость ветра относится к средней скорости ветра за 10 минут на высоте 10 м от земли)
8. Нагрузка с ледяным покровом толщиной 10 мм и скоростью ветра 17,5 м/с
9. Сейсмостойкость
Горизонтальное ускорение на земле составляет 0,2g; вертикальное ускорение — 0,1g. Используется метод резонанса, синусоидального и биевого волнового тестирования; 5 циклов возбуждения, по 5 волн каждый раз, с интервалом 2 с. Коэффициент запаса прочности не должен быть ниже 1,67.
10. Номинальная частота : 50 Гц
11. Место установки: внутри/снаружи
12. Удельное расстояние утечки внешней изоляции: внутри помещения ≥ 20 мм/кВ; на открытом воздухе ≥ 30 мм/кВ
13. Ток короткого замыкания системы: 20 кВ, не более 20 кА
Клиентам необходимо указать основные параметры трансформатора, такие как мощность, входное напряжение, выходное напряжение и группа подключения, в запросе.
Другие индивидуальные требования.
Будучи предприятием, специализирующимся на производстве трансформаторов в течение 20 лет, мы предлагаем высокое качество, быструю доставку, гарантированное послепродажное обслуживание и заводские цены. Более того, мы имеем сертификаты ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, а также сертификаты IEC, ANSI, KEMA, GOST.
Да, на каждый продукт предоставляется двухлетняя (до 5 лет) гарантия, обеспечивающая правильное использование продукта покупателем.
Масляно-погружные силовые трансформаторы 11-220 кВ, сухие трансформаторы, негерметичные сухие трансформаторы класса H, масляно-погружные распределительные трансформаторы, трансформаторы для установки на площадке.
Да! Наша продукция может быть изготовлена на заказ. У нас есть команды дизайнеров и инженеров, и мы можем изготавливать продукцию по чертежам или требованиям заказчиков.
1 комплект.
Срок зависит от количества вашего заказа. Обычно это занимает от 20 до 45 дней.
