Распределительные трансформаторы серии S11-30 ~ 3150 кВА/10 кВ обладают значительным энергосберегающим эффектом. В них используются новые материалы железного сердечника, полностью наклонная трехшовная конструкция и равномерное распределение магнитной цепи, что значительно снижает ток возбуждения холостого хода и потери холостого хода. Трансформаторы серии S11, созданные на основе серии S9, в среднем снижают потери холостого хода на 30%, ток холостого хода на 70% и уровень шума примерно на 8 дБ. Для обеспечения безопасной работы трансформатора устанавливаются предохранительный клапан, сигнальный термометр, газовое реле и т.д. в соответствии со стандартными требованиями. Трансформаторы обладают такими характеристиками, как надежная работа, малые габариты, малый вес, низкий уровень шума, передовые технологии, хорошее теплоотведение, низкий температурный нагрев, отсутствие сердечника, экологичность, отсутствие необходимости в техническом обслуживании, высокая эффективность.
| Серийный номер | Номинальная мощность （кВА） | Тип | Группа векторов | Ток холостого хода (%) | Потери холостого хода (кВт) | Потери нагрузки (кВт) | Сопротивление короткого замыкания (%) | Тип |
|---|---|---|---|---|---|---|---|---|
| 1 | 30 | S11-30/10 | Y，yn0 | 2.1 | 0.1 | 0.6 | 4.0 | Распределительный трансформатор |
| 2 | 50 | S11-50/10 | 2.0 | 0.13 | 0.87 | |||
| 3 | 63 | S11-63/10 | 1.9 | 0.15 | 1.04 | |||
| 4 | 80 | S11-80/10 | 1.8 | 0.18 | 1.25 | |||
| 5 | 100 | S11-100/10 | 1.6 | 0.2 | 1.5 | |||
| 6 | 125 | S11-125/10 | 1.5 | 0.24 | 1.8 | |||
| 7 | 160 | S11-160/10 | 1.4 | 0.28 | 2.2 | |||
| 8 | 200 | S11-200/10 | 1.3 | 0.34 | 2.6 | |||
| 9 | 250 | S11-250/10 | 1.2 | 0.4 | 3.05 | |||
| 10 | 315 | S11-315/10 | 1.1 | 0.48 | 3.65 | |||
| 11 | 400 | S11-400/10 | 1.0 | 0.57 | 4.3 | |||
| 12 | 500 | S11-500/10 | 1.0 | 0.68 | 5.1 | |||
| 13 | 630 | S11-630/10 | 0.9 | 0.81 | 6.2 | 4.5 | ||
| 14 | 800 | S11-800/10 | 0.8 | 0.98 | 7.5 | |||
| 15 | 1000 | S11-1000/10 | 0.7 | 1.15 | 10.3 | |||
| 16 | 1250 | S11-1250/10 | 0.6 | 1.36 | 12 | |||
| 17 | 1600 | S11-1600/10 | 0.6 | 1.64 | 14.5 |

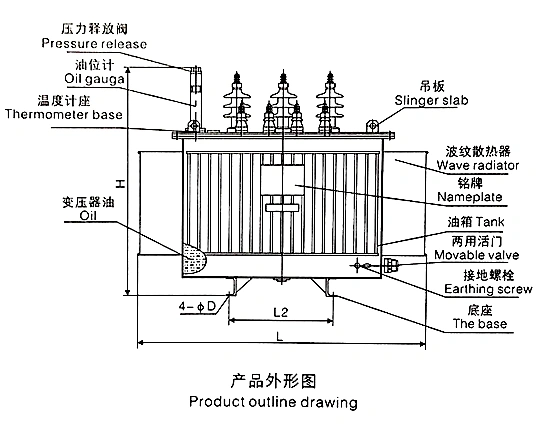

Сердечник
Лист кремниевой стали для железного сердечника изготовлен из высококачественной холоднокатаной ориентированной стали марки 30Q120 или 30QG105, имеет полностью диагональное соединение, ступенчатую трехступенчатую конструкцию соединения, боковая сторона железного сердечника покрыта полиуретановым клеем, верхняя и нижняя железные ярма зажимаются швеллером, а верхние и нижние зажимы затягиваются винтами.
Катушка
Проволока изготовлена из бескислородной меди, плоская проволока – ZB-0.45, круглая проволока – QQ-2, Высоковольтная катушка относится к слоистому типу, низковольтные катушки делятся на многослойные (менее 500 кВА) и многослойные (более 500 кВА). 630 кВА в новом спиральном исполнении в соответствии с мощностью.
Изоляция корпуса
В окно железного сердечника в верхней части катушки добавлена ламинированная картонная обмотка толщиной 25 мм, что не только повышает прочность основной изоляции, но и улучшает осевую динамическую стабильность катушки.
Вывод
В принципе, для высоковольтных распределительных линий используется усовершенствованный ленточный невозбуждаемый регулятор напряжения, а для соединений малой мощности и большого количества соединений используется ленточный невозбуждаемый регулятор напряжения. Все высоковольтные корпуса должны быть кабельно-прокалывающего типа. Корпуса низковольтных устройств должны быть комбинированного типа, а при токе более 1600 А следует использовать короткие хвостохранилища.
Топливный бак
Прямоугольный гофрированный масляный бак для устройств мощностью 2000 кВА и ниже, ковшовый бак для устройств мощностью 2500 кВА и выше, радиаторное устройство с гофрированным или щеточным радиатором соответственно, внутренняя и внешняя поверхности покрыты тремя слоями грунтовки, один слой финишной краски, изделие обладает антисолевой, термо- и влагостойкостью, противогрибковой защитой, имеет красивый и элегантный внешний вид, долговечно и повышает надежность работы
Общая сборка
Предохранительный клапан - для открытия трансформатора Установка мощностью 315 кВА, установлены герметичные трансформаторы. Газовое реле - трансформатор мощностью 800 кВА, установлено газовое реле. Регулятор температуры - трансформатор мощностью 1000 кВА. Масляный бак - установлены трансформаторы открытого типа, герметичные трансформаторы не установлены, добавлен индикатор уровня масла на крышке масляного бака. Трубчатый индикатор уровня масла - установлены все герметичные трансформаторы без масляного бака, установлен в верхней части крышки бака трансформатора, показывающий уровень масла в баке.
Не выше 1000 м над уровнем моря;
Температура окружающей среды:-10℃~+40℃
Средняя температура самого жаркого месяца:+30℃
Наивысшая среднегодовая температура:+20℃
Суточная разница температур: 25℃
Сейсмический разлом: 8 градусов
Относительная влажность: 95% (+25℃)
Заказчик должен предоставить основные рабочие параметры трансформатора: мощность, входное напряжение, класс выходного напряжения, группа проводов и т. д.
Другие требования к заказу
Будучи предприятием, специализирующимся на производстве трансформаторов в течение 20 лет, мы предлагаем высокое качество, быструю доставку, гарантированное послепродажное обслуживание и заводские цены. Более того, мы имеем сертификаты ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, а также сертификаты IEC, ANSI, KEMA, GOST.
Да, на каждый продукт предоставляется двухлетняя (до 5 лет) гарантия, обеспечивающая правильное использование продукта покупателем.
Масляно-погружные силовые трансформаторы 11-220 кВ, сухие трансформаторы, негерметичные сухие трансформаторы класса H, масляно-погружные распределительные трансформаторы, трансформаторы для установки на площадке.
Да! Наша продукция может быть изготовлена на заказ. У нас есть команды дизайнеров и инженеров, и мы можем изготавливать продукцию по чертежам или требованиям заказчиков.
1 комплект.
Срок зависит от количества вашего заказа. Обычно это занимает от 20 до 45 дней.
Мы всегда придерживаемся технологий в качестве основного принципа, придерживаясь духа «преданности, профессионализма и фокуса», чтобы предоставлять тщательно изготовленное оборудование и обслуживать миллионы пользователей по всему миру.
Мы создали профессиональную команду исследований и разработок для постоянной оптимизации продукции, экономии энергии и внедрения новых производственных процессов, чтобы создавать высокопроизводительное и экономичное оборудование для наших клиентов.
У нас более 20 лет опыта в производстве различных типов трансформаторов.
Система управления 6S завода повышает эффективность, обеспечивает качество и гарантирует качество продукции, выпускаемой компанией.
Как высокотехнологичное предприятие, интегрирующее исследования, производство и продажи, мы обеспечиваем качество продукции, максимально увеличивая ценовые преимущества для наших клиентов.
У нас надежная цепочка поставок и послепродажное обслуживание.
