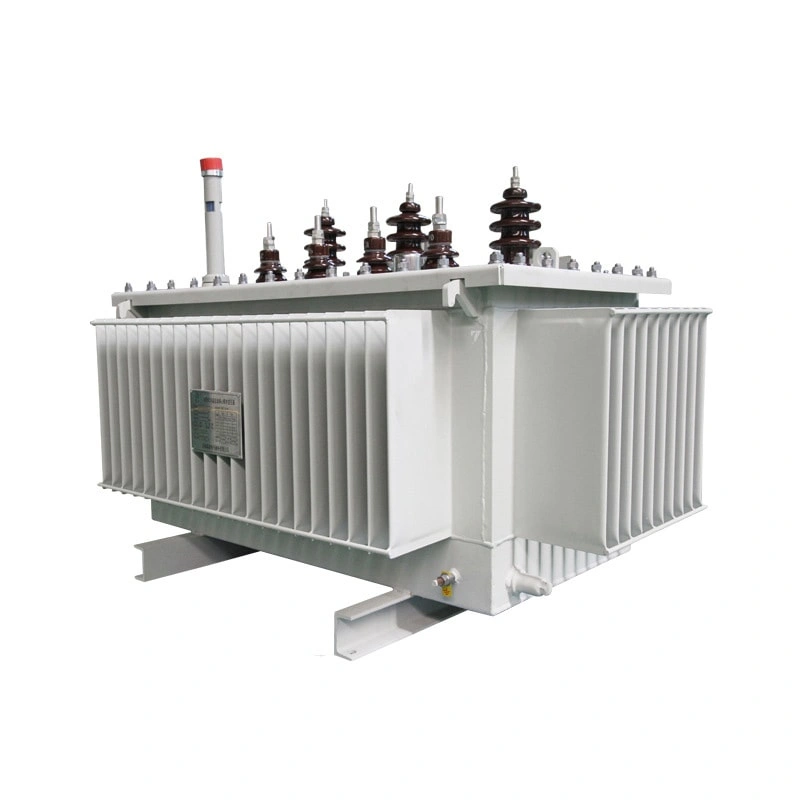

Масляный распределительный трансформатор S11-33 кВ широко используется на промышленных и горнодобывающих предприятиях, в сельском хозяйстве и гражданском строительстве, а также подходит для мест с большим количеством нефти и химических веществ в нефтехимической промышленности. Низковольтная обмотка мощностью 630 ~ 2000 кВА имеет трубчатую или спиральную конструкцию, что обеспечивает высокую механическую прочность, сбалансированное распределение ампер-витков и хорошую устойчивость к короткому замыканию. Для предотвращения смещения при транспортировке в корпус трансформатора добавлена позиционирующая конструкция. При этом все крепежные элементы снабжены гайками, что гарантирует их надежное крепление в течение длительного времени эксплуатации. Изделие не требует технического обслуживания и обеспечивает длительный срок службы.
| Номинальная мощность （кВА） | Вольтовая обмотка (кВ) | Диапазон отводов высокого напряжения (%) | Нольтовая обмотка (кВ) | Векторная группа | Потери холостого хода (Вт) | Потери нагрузки (Вт) | Ток холостого хода (%) | Сопротивление короткого замыкания (%) |
|---|---|---|---|---|---|---|---|---|
| 50 | 33 | ±5% ±2x2.5% | 0.4 | Dyn11 Yyn0 | 130 | 1200/1140 | 1.3 | 6.5 |
| 100 | 185 | 2010/1910 | 1.10 | |||||
| 125 | 215 | 2370/2260 | 1.10 | |||||
| 160 | 225 | 2820/2680 | 1.00 | |||||
| 200 | 270 | 3320/3160 | 1.00 | |||||
| 250 | 320 | 3950/3760 | 0.95 | |||||
| 315 | 385 | 4750/4530 | 0.95 | |||||
| 400 | 465 | 5740/5470 | 0.85 | |||||
| 500 | 545 | 6910/6580 | 0.85 | |||||
| 630 | 665 | 7860 | 0.65 | |||||
| 800 | 785 | 9400 | 0.65 | |||||
| 1000 | 920 | 11500 | 0.65 | |||||
| 1250 | 1120 | 13900 | 0.6 | |||||
| 1600 | 1350 | 16600 | 0.6 | |||||
| 2000 | 1590 | 19700 | 0.55 | |||||
| 2500 | 1890 | 23200 | 0.55 |
Железный сердечник
Изготовлен из высококачественной ориентированной по зерну холоднокатаной кремниевой стали, с полностью наклонной и беспоролоновой структурой обвязки. Железный сердечник имеет многоступенчатую ступенчатую форму, с тремя или пятью соединениями, низкими потерями и низким уровнем шума. Прокатанный железный сердечник наматывается непосредственно на специальном оборудовании, без соединений и угловых грузов, что снижает магнитное сопротивление и низкие потери. Аморфный сплав, используемый в трансформаторных сердечниках, представляет собой новый вид высококачественного железного материала, обеспечивающий в среднем снижение потерь на воздух на 72% и тока холостого хода на 50% по сравнению с традиционным листом кремниевой стали.
Катушка
Изготовлена из высококачественной круглой медной проволоки с ацеталовым эмалевым покрытием и плоской медной заготовки, вытянутой из бескислородного медного прутка. Форма катушки включает цилиндрическую, непрерывную, новую спиральную, разъемную и другие, обладающие достаточной электрической прочностью, механической прочностью и теплоотводящей способностью. Для повышения сопротивления короткому замыканию трансформатора может использоваться высококачественный самоклеящийся транспонированный проводник. Катушка изготовлена из самоклеящейся плоской проволоки с ацеталовым эмалевым покрытием. После намотки в катушку эмалированные плоские провода соединяются между собой, образуя жесткую катушку, способную выдерживать большие изгибающие напряжения, тем самым повышая сопротивление короткому замыканию трансформатора. Главное преимущество самоклеящегося транспонированного проводника заключается в снижении потерь в трансформаторе. Многожильный проводник и транспонирование позволяют значительно уменьшить потери на вихревые токи и циркуляционные потери, снизить повышение температуры в самой горячей точке обмотки и обеспечить более равномерное распределение температуры по всей обмотке.
Масляный бак
Он сваривается из высококачественных стальных пластин эллиптической или прямоугольной формы. В качестве радиаторных элементов используются чип-радиаторы, расширительные радиаторы или гофрированные масляные баки. Герметичность масляного бака надежно проверяется на заводе. Он покрывается тремя слоями грунтовки и одним слоем финишной краски внутри и снаружи.
1. Максимальная температура окружающего воздуха не должна превышать 40 ℃, а минимальная — не ниже -25 ℃;
2. Рабочая высота не должна превышать 1000 м. При использовании специальных трансформаторов и низковольтных компонентов рабочая высота может достигать 4000 м;
3. Вертикальный наклон не должен превышать 5° без сильных вибраций и ударов;
4. Влажность воздуха не должна превышать 90% (+25 ℃);
5. Места, где отсутствуют газы и проводящая пыль, которые могут серьезно повлиять на изоляцию трансформатора, а также отсутствует опасность взрыва и коррозии электрических компонентов;
6. Скорость ветра на открытом воздухе не должна превышать 35 м/с.
7. Если условия окружающей среды выходят за рамки вышеперечисленных, мы можем изготовить продукцию на заказ по индивидуальному заказу.
Клиентам необходимо указать основные параметры трансформатора, такие как мощность, входное напряжение, выходное напряжение и группа подключения, в запросе.
Другие индивидуальные требования.
Будучи предприятием, специализирующимся на производстве трансформаторов в течение 20 лет, мы предлагаем высокое качество, быструю доставку, гарантированное послепродажное обслуживание и заводские цены. Более того, мы имеем сертификаты ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, а также сертификаты IEC, ANSI, KEMA, GOST.
Да, на каждый продукт предоставляется двухлетняя (до 5 лет) гарантия, обеспечивающая правильное использование продукта покупателем.
Масляно-погружные силовые трансформаторы 11-220 кВ, сухие трансформаторы, негерметичные сухие трансформаторы класса H, масляно-погружные распределительные трансформаторы, трансформаторы для установки на площадке.
Да! Наша продукция может быть изготовлена на заказ. У нас есть команды дизайнеров и инженеров, и мы можем изготавливать продукцию по чертежам или требованиям заказчиков.
1 комплект.
Срок зависит от количества вашего заказа. Обычно это занимает от 20 до 45 дней.
Мы всегда придерживаемся технологий в качестве основного принципа, придерживаясь духа «преданности, профессионализма и фокуса», чтобы предоставлять тщательно изготовленное оборудование и обслуживать миллионы пользователей по всему миру.
Мы создали профессиональную команду исследований и разработок для постоянной оптимизации продукции, экономии энергии и внедрения новых производственных процессов, чтобы создавать высокопроизводительное и экономичное оборудование для наших клиентов.
У нас более 20 лет опыта в производстве различных типов трансформаторов.
Система управления 6S завода повышает эффективность, обеспечивает качество и гарантирует качество продукции, выпускаемой компанией.
Как высокотехнологичное предприятие, интегрирующее исследования, производство и продажи, мы обеспечиваем качество продукции, максимально увеличивая ценовые преимущества для наших клиентов.
У нас надежная цепочка поставок и послепродажное обслуживание.
