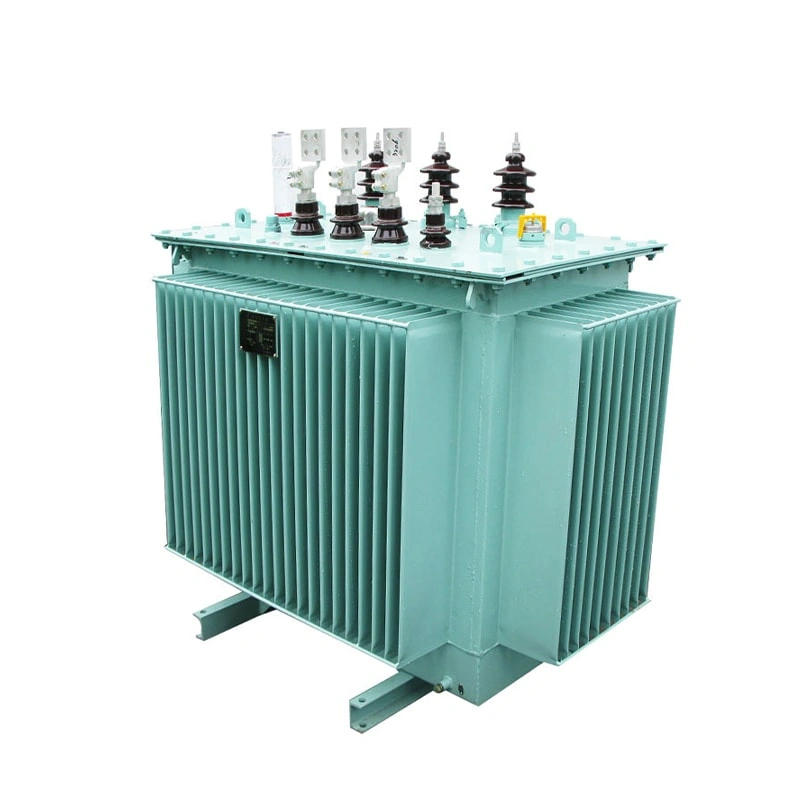

Масляный распределительный трансформатор S11/20 кВ широко используется на промышленных и горнодобывающих предприятиях, в сельском хозяйстве и гражданском строительстве, а также подходит для мест с большим количеством нефти и химических веществ в нефтехимической промышленности. Низковольтная обмотка мощностью 630–2000 кВА имеет трубчатую или спиральную конструкцию, отличается высокой механической прочностью, сбалансированным распределением ампер-витков и хорошей устойчивостью к короткому замыканию.
| Тип | Номинальная мощность （кВА） | Обмотка высокого напряжения (кВ) | Обмотка низкого напряжения (кВ) | Векторная группа | Сопротивление короткого замыкания (%) | Потери холостого хода (Вт) | Потери нагрузки (Вт) |
|---|---|---|---|---|---|---|---|
| S11-30/20 | 30 | 20 | 0.4 | Dyn11 Yyn0 | 4 | 100 | 690/660 |
| S11-50/20 | 50 | 130 | 1010/960 | ||||
| S11-63/20 | 63 | 150 | 1200/1150 | ||||
| S11-80/20 | 80 | 180 | 1440/1370 | ||||
| S11-100/20 | 100 | 200 | 1730/1650 | ||||
| S11-125/20 | 125 | 240 | 2080/1980 | ||||
| S11-160/20 | 160 | 290 | 2540/2420 | ||||
| S11-200/20 | 200 | 340 | 3000/2860 | ||||
| S11-250/20 | 250 | 400 | 3520/3350 | ||||
| S11-315/20 | 315 | 480 | 4210/4010 | ||||
| S11-400/20 | 400 | 570 | 4970/4730 | ||||
| S11-500/20 | 500 | 680 | 5940/5660 | ||||
| S11-630/20 | 630 | 4.5 | 810 | 6820 | |||
| S11-800/20 | 800 | 980 | 8250 | ||||
| S11-1000/20 | 1000 | 1150 | 11330 | ||||
| S11-1250/20 | 1250 | 1380 | 13200 | ||||
| S11-1600/20 | 1600 | 1660 | 15950 | ||||
| S11-2000/20 | 2000 | 1950 | 19140 | ||||
| S11-2500/20 | 2500 | 2340 | 22220 |
Низковольтная обмотка имеет цилиндрическую или спиральную структуру, обладает высокой механической прочностью и хорошей устойчивостью к короткому замыканию.
Гофрированный масляный бак используется вместо расширительного бака. Крышка и сам масляный бак приварены по краям или скреплены болтами, что продлевает срок службы трансформаторного масла.
После удаления масла, удаления вышивки и фосфатирования изделие покрывается тремя слоями грунтовки и одним слоем финишной краски внутри и снаружи. Изделие устойчиво к солевому туману, влажному нагреву и грибкам, что соответствует особым требованиям металлургической, нефтехимической промышленности, а также влажных и загрязненных зон.
Он красивый и надежный.Банк трансформаторного масла полностью герметичен и оснащен редукционным клапаном, сигнальным термометром, газовым реле и т. д. в соответствии со стандартными требованиями для обеспечения безопасной работы трансформатора.
Эта серия изделий отличается красивым внешним видом, небольшими размерами и позволяет уменьшить площадь установки. Это идеальный необслуживаемый распределительный продукт.
1.Высота 1000 м
2. Максимальная температура окружающей среды + 40 ℃
3.Минимальная температура окружающей среды - 25 ℃
4.Интенсивность солнечного света 0,1 Вт/см² (скорость ветра: 0,5 м/с)
5. Максимальная суточная разница температур 25K
6. Относительная влажность воздуха в помещении: среднесуточное значение < 95%, среднемесячное значение < 90%
7. Максимальная скорость ветра 35 м/с (Примечание: скорость ветра относится к средней скорости ветра за 10 минут на высоте 10 м от земли)
8. Нагрузка с ледяным покровом толщиной 10 мм и скоростью ветра 17,5 м/с
9. Сейсмостойкость
Горизонтальное ускорение на земле составляет 0,2g; вертикальное ускорение — 0,1g. Используется метод резонанса, синусоидального и биевого волнового тестирования; 5 циклов возбуждения, по 5 волн каждый раз, с интервалом 2 с. Коэффициент запаса прочности не должен быть ниже 1,67.
10. Номинальная частота : 50 Гц
11. Место установки: внутри/снаружи
12. Удельное расстояние утечки внешней изоляции: внутри помещения ≥ 20 мм/кВ; на открытом воздухе ≥ 30 мм/кВ
13. Ток короткого замыкания системы: 20 кВ, не более 20 кА
Клиентам необходимо указать основные параметры трансформатора, такие как мощность, входное напряжение, выходное напряжение и группа подключения, в запросе.
Другие индивидуальные требования.
Будучи предприятием, специализирующимся на производстве трансформаторов в течение 20 лет, мы предлагаем высокое качество, быструю доставку, гарантированное послепродажное обслуживание и заводские цены. Более того, мы имеем сертификаты ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, а также сертификаты IEC, ANSI, KEMA, GOST.
Да, на каждый продукт предоставляется двухлетняя (до 5 лет) гарантия, обеспечивающая правильное использование продукта покупателем.
Масляно-погружные силовые трансформаторы 11-220 кВ, сухие трансформаторы, негерметичные сухие трансформаторы класса H, масляно-погружные распределительные трансформаторы, трансформаторы для установки на площадке.
Да! Наша продукция может быть изготовлена на заказ. У нас есть команды дизайнеров и инженеров, и мы можем изготавливать продукцию по чертежам или требованиям заказчиков.
1 комплект.
Срок зависит от количества вашего заказа. Обычно это занимает от 20 до 45 дней.
Мы всегда придерживаемся технологий в качестве основного принципа, придерживаясь духа «преданности, профессионализма и фокуса», чтобы предоставлять тщательно изготовленное оборудование и обслуживать миллионы пользователей по всему миру.
Мы создали профессиональную команду исследований и разработок для постоянной оптимизации продукции, экономии энергии и внедрения новых производственных процессов, чтобы создавать высокопроизводительное и экономичное оборудование для наших клиентов.
У нас более 20 лет опыта в производстве различных типов трансформаторов.
Система управления 6S завода повышает эффективность, обеспечивает качество и гарантирует качество продукции, выпускаемой компанией.
Как высокотехнологичное предприятие, интегрирующее исследования, производство и продажи, мы обеспечиваем качество продукции, максимально увеличивая ценовые преимущества для наших клиентов.
У нас надежная цепочка поставок и послепродажное обслуживание.
