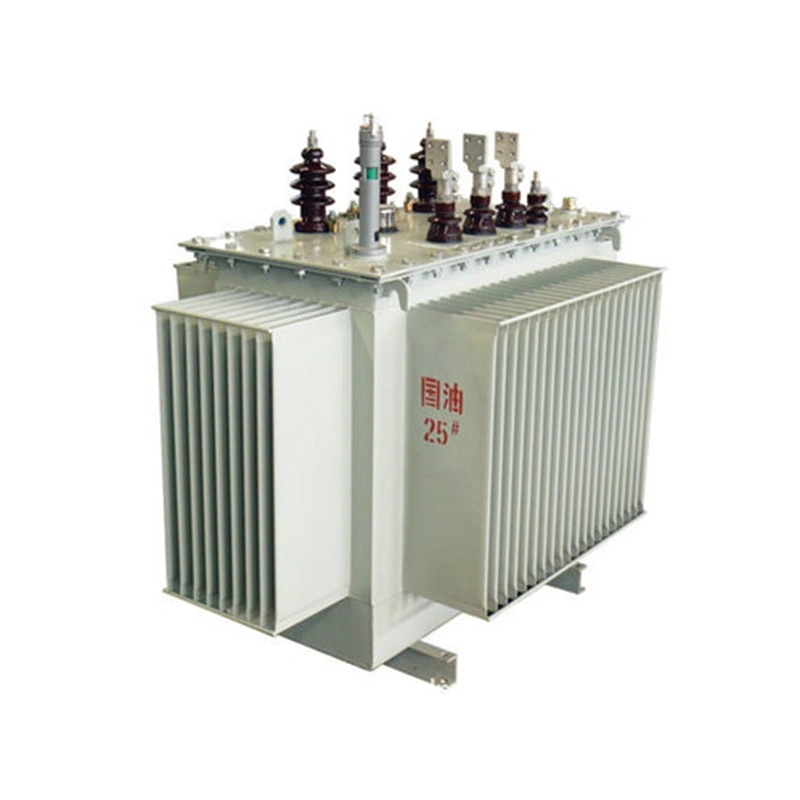

Трехфазный маслопогружной силовой трансформатор серии S9 на 10 кВ имеет корпус с новой конструкцией изоляции, что повышает сопротивление короткому замыканию; железный сердечник изготовлен из высококачественной холоднокатаной кремниевой стали. Обмотки высокого и низкого напряжения выполнены из высококачественной бескислородной медной проволоки и имеют многослойную цилиндрическую структуру. Все крепежные элементы обработаны специальным составом. Масляный бак имеет гофрированную конструкцию, а крышка и кромки бака полностью приварены или скреплены болтами, что существенно увеличивает срок службы трансформаторного масла и изоляционных материалов.
| Серийный номер | Номинальная мощность （кВА） | Тип | Группа векторов | Ток холостого хода (%) | Потери холостого хода (кВт) | Потери при нагрузке (кВт) | Сопротивление короткого замыкания (%) | Тип |
|---|---|---|---|---|---|---|---|---|
| 1 | 10 | S9-10/10 | Y，yn0 | 1.98 | 0.068 | 0.306 | 4 | Новый распределительный трансформатор |
| 2 | 20 | S9-20/10 | 1.96 | 0.084 | 0.521 | |||
| 3 | 30 | S9-30/10 | 2.1 | 0.13 | 0.6 | |||
| 4 | 50 | S9-50/10 | 2 | 0.17 | 0.87 | |||
| 5 | 63 | S9-63/10 | 1.9 | 0.2 | 1.04 | |||
| 6 | 80 | S9-80/10 | 1.8 | 0.25 | 1.25 | |||
| 7 | 100 | S9-100/10 | 1.6 | 0.29 | 1.5 | 4.0 | Новый распределительный трансформатор | |
| 8 | 125 | S9-125/10 | 1.5 | 0.34 | 1.8 | |||
| 9 | 160 | S9-160/10 | 1.4 | 0.4 | 2.2 | |||
| 10 | 200 | S9-200/10 | 1.3 | 0.48 | 2.6 | |||
| 11 | 250 | S9-250/10 | 1.2 | 0.56 | 3.06 | |||
| 12 | 315 | S9-315/10 | 1.1 | 0.67 | 3.65 | |||
| 13 | 400 | S9-400/10 | 1 | 0.8 | 4.3 | |||
| 14 | 500 | S9-500/10 | 1 | 0.96 | 5.15 | |||
| 15 | 630 | S9-630/10 | 0.9 | 1.2 | 6.2 | 4.5 | ||
| 16 | 800 | S9-800/10 | 0.8 | 1.4 | 7.5 | |||
| 17 | 1000 | S9-1000/10 | 0.7 | 1.7 | 10.3 | |||
| 18 | 1250 | S9-1250/10 | 0.6 | 1.95 | 12 | |||
| 19 | 1600 | S9-1600/10 | 0.6 | 2.4 | 14.5 |
Применение
В нем используется уплотнительная конструкция гофрированного масляного бака, обладающая привлекательным внешним видом, превосходными характеристиками и не требующая технического обслуживания. Он может широко использоваться в высотных зданиях, торговых центрах, метро, аэропортах, вокзалах, промышленных и горнодобывающих предприятиях, на буровых и нефтедобывающих платформах. Особенно подходит для легковоспламеняющихся, взрывоопасных и других мест с высокими требованиями к пожарной безопасности и неблагоприятными условиями окружающей среды.
Сердечник
Все изготовлены из высококачественной холоднокатаной кремниевой стали с ориентированным зерном, все имеют наклонную структуру без отверстий, железный сердечник представляет собой многоступенчатую лестницу, с тремя или пятью соединениями
Катушка
Катушка изготовлена из плоской медной монеты или медного узла из высококачественного бескислородного медного прутка, которая имеет форму простого кругового типа, непрерывного типа, нового спирального типа, разъемного типа и т. д. Она обладает достаточной электрической прочностью, механической прочностью и способностью к теплоотводу.
Топливный бак
Изготовлен из высококачественной стальной пластины, сваренной методом эллиптической формы, имеет конструкцию, в качестве теплоотводящего элемента используется чип-радиатор, расширительный радиатор или гофрированный бак, топливный бак и надежное уплотнение были проверены на заводе. После травления, фосфатирования, внутренней и внешней поверхности нанесена покраска методом распыления. Четыре изделия обладают термостойкостью, влагостойкостью, защитой от солевого тумана и плесени, красивым внешним видом и долговечностью; используется гофрированный масляный бак, температура которого изменяется за счет эластичной регулировки объема трансформаторного масла, что обеспечивает длительную изоляцию трансформаторного масла и воздуха.
Энергосбережение
Благодаря особой конструкции железного сердечника, образованного Благодаря отжигу высококачественного холоднокатаного листа кремниевой стали с кристаллической ориентацией, потери холостого хода снижаются на 30%, ток холостого хода — на 70%, а уровень шума — примерно на 8 дБ по сравнению с аналогичным по мощности S9.
Не выше 1000 м над уровнем моря;
Температура окружающей среды:-10℃~+40℃
Средняя температура самого жаркого месяца: +30℃
Наивысшая среднегодовая температура:+20℃
Суточная разница температур: 25℃
Сейсмический разлом: 8 градусов
Относительная влажность:95% (+25℃)
Заказчик должен предоставить основные рабочие параметры трансформатора: мощность, входное напряжение, класс выходного напряжения, группа проводов и т. д.
Другие требования к заказу
Будучи предприятием, специализирующимся на производстве трансформаторов в течение 20 лет, мы предлагаем высокое качество, быструю доставку, гарантированное послепродажное обслуживание и заводские цены. Более того, мы имеем сертификаты ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, а также сертификаты IEC, ANSI, KEMA, GOST.
Да, на каждый продукт предоставляется двухлетняя (до 5 лет) гарантия, обеспечивающая правильное использование продукта покупателем.
Масляно-погружные силовые трансформаторы 11-220 кВ, сухие трансформаторы, негерметичные сухие трансформаторы класса H, масляно-погружные распределительные трансформаторы, трансформаторы для установки на площадке.
Да! Наша продукция может быть изготовлена на заказ. У нас есть команды дизайнеров и инженеров, и мы можем изготавливать продукцию по чертежам или требованиям заказчиков.
1 комплект.
Срок зависит от количества вашего заказа. Обычно это занимает от 20 до 45 дней.
Мы всегда придерживаемся технологий в качестве основного принципа, придерживаясь духа «преданности, профессионализма и фокуса», чтобы предоставлять тщательно изготовленное оборудование и обслуживать миллионы пользователей по всему миру.
Мы создали профессиональную команду исследований и разработок для постоянной оптимизации продукции, экономии энергии и внедрения новых производственных процессов, чтобы создавать высокопроизводительное и экономичное оборудование для наших клиентов.
У нас более 20 лет опыта в производстве различных типов трансформаторов.
Система управления 6S завода повышает эффективность, обеспечивает качество и гарантирует качество продукции, выпускаемой компанией.
Как высокотехнологичное предприятие, интегрирующее исследования, производство и продажи, мы обеспечиваем качество продукции, максимально увеличивая ценовые преимущества для наших клиентов.
У нас надежная цепочка поставок и послепродажное обслуживание.
