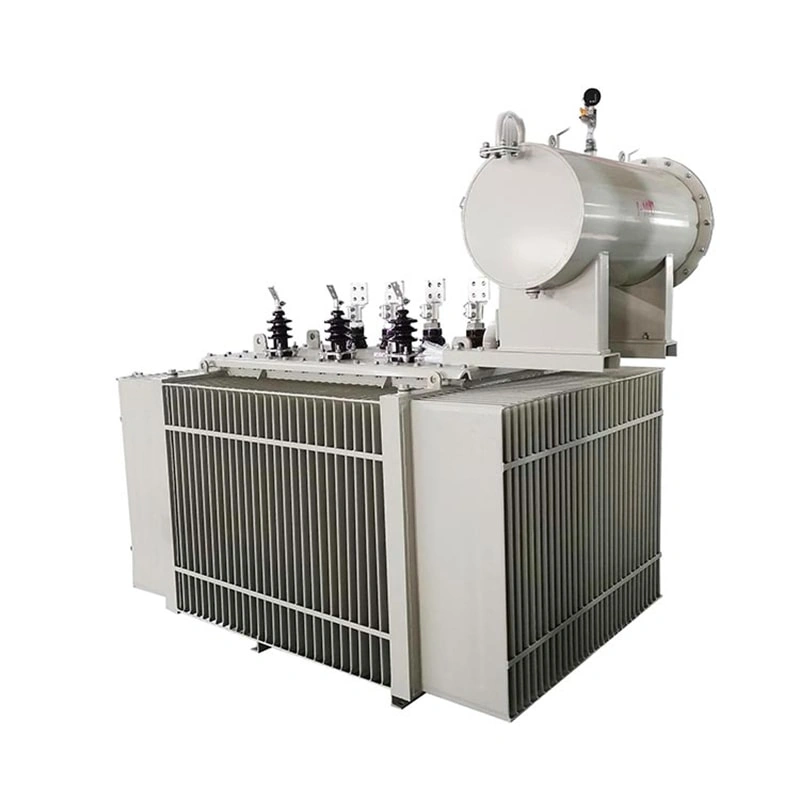

Конструкция трехфазного силового трансформатора на 500 кВ соответствует стандартам IEC60076, GB1094.1-1996 «Общий стандарт силовых трансформаторов», GB1094.2-1996 «Повышение температуры силового трансформатора», GB1094.3-2003 «Класс изоляции и испытание изоляции силового трансформатора», GB1094.5-2003 «Сопротивление короткому замыканию силового трансформатора» и GB/T 6451-2008 «Требования к техническим параметрам маслопогружных силовых трансформаторов». Данная серия трансформаторов отличается хорошей ударопрочностью, высокой механической прочностью, высоким сопротивлением короткому замыканию, малым частичным разрядом, низким уровнем шума, низкими потерями, хорошей герметичностью и низкими затратами на техническое обслуживание. Сердечник изготовлен из высококачественной холоднокатаной электротехнической стали с ориентированной структурой зерна и имеет цельную непористую структуру. В качестве тяговой пластины используется низкомагнитная стальная пластина, которая тесно соединена с верхним и нижним зажимными устройствами, образуя стальную каркасную конструкцию. Такая конструкция обеспечивает меньшие потери нагрузки и более низкий уровень шума.
| Номинальная мощность （кВА） | Диапазон отвода высокого напряжения (%) | Обмотка низкого напряжения (кВ) | Векторная группа | Потери холостого хода (Вт) | Потери нагрузки (Вт) | Ток холостого хода (%) | Сопротивление короткого замыкания (%) |
|---|---|---|---|---|---|---|---|
| 100 | 500 / √3 525 / √3 535 / √3 550 / √3 | 13.8;15.75 | YNd11 | 61 | 225 | 0.20 | 14 |
| 120 | 15.75;18;20 | 70 | 260 | 0.20 | |||
| 200 | 15.75;18;20;24 | 114 | 380 | 0.15 | |||
| 223 | 18 | 124 | 412 | 0.15 | |||
| 240 | 18；20; 24 | 131 | 435 | 0.15 | |||
| 260 | 18; 20 | 140 | 460 | 0.15 | |||
| 380 | 24; 27 | 186 | 610 | 0.15 | 16～18 | ||
| 400 | 193 | 633 | 0.15 | ||||
| 410 | 197 | 645 | 0.15 | ||||
| 484 | 223 | 730 | 0.15 | ||||
| Примечание: если у вас есть какие-либо другие особые требования, пожалуйста, позвоните по телефону: 86-0532-80966388 | |||||||
Низкие потери и шум: сердечник выполнен методом ламинирования из высокопрочной кремниевой стали с пятислойным ступенчатым косым соединением, что обеспечивает низкие потери холостого хода и шум. В масляном баке используется технология магнитного и медного экранирования. В зависимости от расположения магнитного поля рассеяния принимаются меры по снижению потерь от вихревых токов, что уменьшает потери нагрузки и принципиально решает проблему локального перегрева трансформатора.
Безопасная эксплуатация: емкость частичного разряда изделия поддерживается ниже 100 пКл. Для продления срока службы трансформатора и повышения его сопротивления короткому замыканию, конструкция системы охлаждения разработана рационально. При коротком замыкании трансформатора механическое напряжение проводников обмотки низкое, и существуют другие меры по обеспечению устойчивости к короткому замыканию и строгий производственный процесс в качестве гарантии.
Надежная работа: в настоящее время в трансформаторах с масляным охлаждением обычно контролируется работа под нагрузкой путем ограничения среднего повышения температуры обмотки для обеспечения теплового срока службы трансформатора. В процессе разработки контроль температуры в горячих точках имеет большее значение, чем контроль средней температуры для трансформаторов сверхвысокого напряжения большой мощности. Для трансформаторов с естественной циркуляцией масла среднее повышение температуры масла может соответствовать требованиям, в то время как повышение температуры в горячих точках может превышать допустимый предел.
Поэтому необходимо рассчитать и строго контролировать повышение температуры в самой горячей точке трансформатора большой мощности.Простота установки и обслуживания: для уменьшения трудозатрат на монтаж на месте все комплектующие предварительно устанавливаются перед отправкой с завода. Вторичный кабель прокладывается на основном корпусе трансформатора перед отправкой с завода и ведет к клеммной коробке и блоку управления. В большинстве трансформаторов большой мощности используется естественная циркуляция масла и воздушное охлаждение, и поддерживается 70% мощности охлаждения при выключенном вентиляторе.
1. Максимальная температура окружающего воздуха не должна превышать 40℃, а минимальная — не ниже -25℃;
2. Высота над уровнем моря не должна превышать 1000 м. При использовании специальных трансформаторов, изготовленных на заказ, и низковольтных компонентов высота может достигать 4000 м;
3. Вертикальный наклон не должен превышать 5°, а также отсутствуют сильные вибрации и удары;
4. Влажность воздуха не должна превышать 90% (+25℃);
5. Отсутствуют газы и проводящая пыль, которые могут серьезно повлиять на изоляцию трансформатора, отсутствует опасность взрыва и коррозия электрических компонентов;
6. Скорость ветра на открытом воздухе не должна превышать 35 м/с.
7. Если условия эксплуатации выходят за рамки указанных выше, возможно изготовление продукции на заказ.
Заказчик должен предоставить основные параметры трансформатора: мощность, входное и выходное напряжение, группу проводов и т. д.
Другие требования заказчика
Будучи предприятием, специализирующимся на производстве трансформаторов в течение 20 лет, мы предлагаем высокое качество, быструю доставку, гарантированное послепродажное обслуживание и заводские цены. Более того, мы имеем сертификаты ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, а также сертификаты IEC, ANSI, KEMA, GOST.
Да, на каждый продукт предоставляется двухлетняя (до 5 лет) гарантия, обеспечивающая правильное использование продукта покупателем.
Масляно-погружные силовые трансформаторы 11-220 кВ, сухие трансформаторы, негерметичные сухие трансформаторы класса H, масляно-погружные распределительные трансформаторы, трансформаторы для установки на площадке.
Да! Наша продукция может быть изготовлена на заказ. У нас есть команды дизайнеров и инженеров, и мы можем изготавливать продукцию по чертежам или требованиям заказчиков.
1 комплект.
Срок зависит от количества вашего заказа. Обычно это занимает от 20 до 45 дней.
