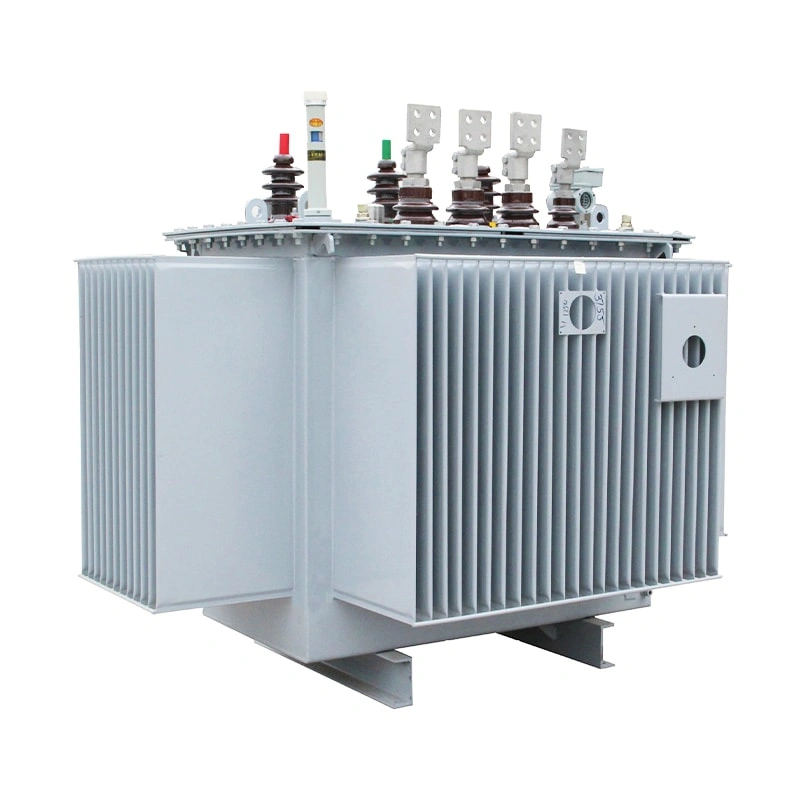

Масляный силовой трансформатор на 330 кВ — это разработанная в Китае разработка, призванная модернизировать городские и сельские электросети, созданная на основе передовых отечественных и зарубежных технологий. Его характеристики превосходят стандарты GB/T6451 «Технические параметры и требования к трехфазным масляным силовым трансформаторам», полностью соответствуют производственным стандартам JB/Y3837-1996 «Метод изготовления моделей трансформаторных изделий», GB1094.1.2-1996 и GB1094.3-2003 «Силовой трансформатор», GB1094.5-2008 «Силовой трансформатор», а также стандарту UEC-60076, рекомендованному Международной электротехнической комиссией. Данный продукт отличается низкими потерями, низким уровнем шума и отсутствием подвесного сердечника. Он имеет ряд инновационных решений в области безопасности, надежности, экономичности и т.д.
| Номинальная мощность （кВА） | Диапазон высокого напряжения (%) | Обмотка низкого напряжения (кВ) | Векторная Группа | Потери холостого хода (Вт) | Потери нагрузки (Вт) | Ток холостого хода (%) | Сопротивление короткого замыкания (%) |
|---|---|---|---|---|---|---|---|
| 90000 | 345 34+2X2.5% 363 36+2X2.5% | 10.5 13.8 15.75 18 20 | YNd11 | 68.0 | 274 | 0.44 | 14～15 |
| 12000 | 85.0 | 340 | 0.44 | ||||
| 150000 | 101 | 402 | 0.41 | ||||
| 180000 | 116 | 461 | 0.38 | ||||
| 240000 | 145 | 572 | 0.34 | ||||
| 360000 | 198 | 802 | 0.34 | ||||
| 370000 | 202 | 818 | 0.30 | ||||
| 400000 | 214 | 867 | 0.30 | ||||
| 720000 | 332 | 1347 | 0.20 | ||||
| Примечание: если у вас есть другие особые требования, пожалуйста, позвоните по телефону: 86-0532-80966388 | |||||||
Низкие потери и шум: сердечник выполнен методом ламинирования из высокопрочной кремниевой стали с пятислойным ступенчатым косым соединением, что обеспечивает низкие потери холостого хода и шум. В масляном баке используется технология магнитного и медного экранирования. В зависимости от расположения магнитного поля рассеяния принимаются меры по снижению потерь от вихревых токов, что уменьшает потери нагрузки и принципиально решает проблему локального перегрева трансформатора.
Безопасная эксплуатация: емкость частичного разряда изделия поддерживается ниже 100 пКл. Для продления срока службы трансформатора и повышения его сопротивления короткому замыканию, конструкция системы охлаждения разработана рационально. При коротком замыкании трансформатора механическое напряжение проводников обмотки низкое, и существуют другие меры по обеспечению устойчивости к короткому замыканию и строгий производственный процесс в качестве гарантии.
Надежная работа: в настоящее время в трансформаторах с масляным охлаждением обычно контролируется работа под нагрузкой путем ограничения среднего повышения температуры обмотки для обеспечения теплового срока службы трансформатора. В процессе разработки контроль температуры в горячих точках имеет большее значение, чем контроль средней температуры для трансформаторов сверхвысокого напряжения большой мощности. Для трансформаторов с естественной циркуляцией масла среднее повышение температуры масла может соответствовать требованиям, в то время как повышение температуры в горячих точках может превышать допустимый предел.
Поэтому необходимо рассчитать и строго контролировать повышение температуры в самой горячей точке трансформатора большой мощности.Простота установки и обслуживания: для уменьшения трудозатрат на монтаж на месте все комплектующие предварительно устанавливаются перед отправкой с завода. Вторичный кабель прокладывается на основном корпусе трансформатора перед отправкой с завода и ведет к клеммной коробке и блоку управления. В большинстве трансформаторов большой мощности используется естественная циркуляция масла и воздушное охлаждение, и поддерживается 70% мощности охлаждения при выключенном вентиляторе.
1. Максимальная температура окружающего воздуха не должна превышать 40℃, а минимальная — не ниже -25℃;
2. Высота над уровнем моря не должна превышать 1000 м. При использовании специальных трансформаторов, изготовленных на заказ, и низковольтных компонентов высота может достигать 4000 м;
3. Вертикальный наклон не должен превышать 5°, а также отсутствуют сильные вибрации и удары;
4. Влажность воздуха не должна превышать 90% (+25℃);
5. Отсутствуют газы и проводящая пыль, которые могут серьезно повлиять на изоляцию трансформатора, отсутствует опасность взрыва и коррозия электрических компонентов;
6. Скорость ветра на открытом воздухе не должна превышать 35 м/с.
7. Если условия эксплуатации выходят за рамки указанных выше, возможно изготовление продукции на заказ.
Заказчик должен предоставить основные параметры трансформатора: мощность, входное и выходное напряжение, группа проводов и т. д.
Другие требования заказчика
Будучи предприятием, специализирующимся на производстве трансформаторов в течение 20 лет, мы предлагаем высокое качество, быструю доставку, гарантированное послепродажное обслуживание и заводские цены. Более того, мы имеем сертификаты ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, а также сертификаты IEC, ANSI, KEMA, GOST.
Да, на каждый продукт предоставляется двухлетняя (до 5 лет) гарантия, обеспечивающая правильное использование продукта покупателем.
Масляно-погружные силовые трансформаторы 11-220 кВ, сухие трансформаторы, негерметичные сухие трансформаторы класса H, масляно-погружные распределительные трансформаторы, трансформаторы для установки на площадке.
Да! Наша продукция может быть изготовлена на заказ. У нас есть команды дизайнеров и инженеров, и мы можем изготавливать продукцию по чертежам или требованиям заказчиков.
1 комплект.
Срок зависит от количества вашего заказа. Обычно это занимает от 20 до 45 дней.
Мы всегда придерживаемся технологий в качестве основного принципа, придерживаясь духа «преданности, профессионализма и фокуса», чтобы предоставлять тщательно изготовленное оборудование и обслуживать миллионы пользователей по всему миру.
Мы создали профессиональную команду исследований и разработок для постоянной оптимизации продукции, экономии энергии и внедрения новых производственных процессов, чтобы создавать высокопроизводительное и экономичное оборудование для наших клиентов.
У нас более 20 лет опыта в производстве различных типов трансформаторов.
Система управления 6S завода повышает эффективность, обеспечивает качество и гарантирует качество продукции, выпускаемой компанией.
Как высокотехнологичное предприятие, интегрирующее исследования, производство и продажи, мы обеспечиваем качество продукции, максимально увеличивая ценовые преимущества для наших клиентов.
У нас надежная цепочка поставок и послепродажное обслуживание.
