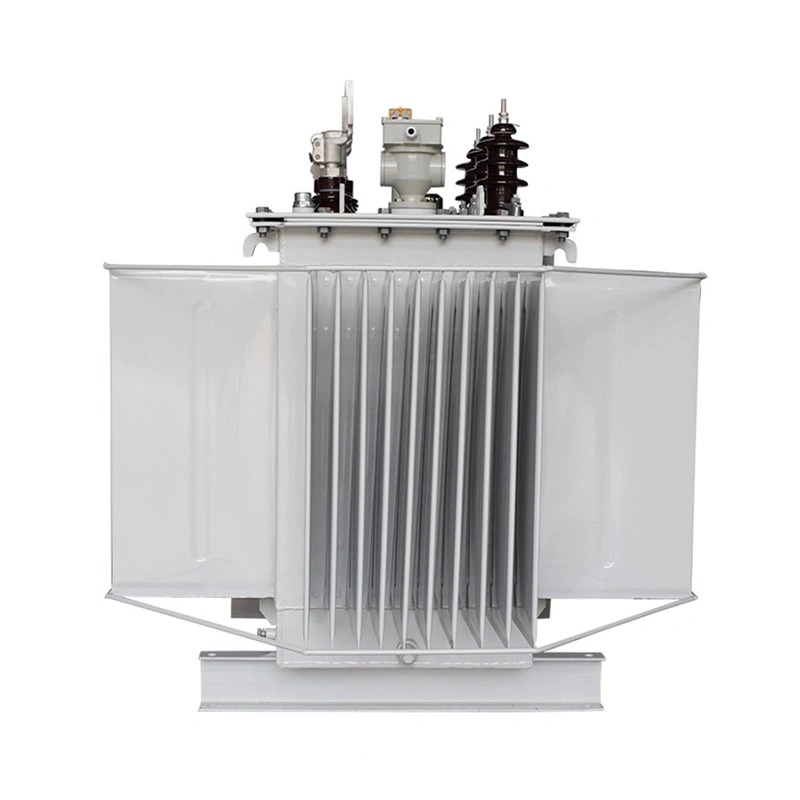

Производимый нашей компанией масляный силовой трансформатор на 220 кВ разработан нами на основе освоения и внедрения передовых отечественных и зарубежных технологий с целью модернизации городских и сельских электросетей Китая. Его эксплуатационные характеристики превосходят технические параметры и требования трехфазного масляного силового трансформатора (GB/T6451), и он полностью соответствует требованиям JB/Y3837-1996 (метод подготовки модели трансформатора), GB1094.1.2-1996, GB1094.3.5-2003 (стандарт производства силовых трансформаторов) и IEC-76 (рекомендация Международной электротехнической комиссии). Этот продукт обладает выдающимися характеристиками: низкими потерями, низким уровнем шума и отсутствием подвесных сердечников. Он имеет особые инновационные решения в области безопасности, надежности, экономичности и т.д.
| Номинальная мощность (кВА) | ВН Обмотка (кВ) | Диапазон отводов высокого напряжения (%) | Обмотка НН (кВ) | Группа векторов | Потери холостого хода (Вт) | Потери при нагрузке (Вт) | Ток холостого хода (%) | Сопротивление короткого замыкания (%) |
|---|---|---|---|---|---|---|---|---|
| 31500 | 220 242 | +2×2,5% | 6,3 6,6 10,5 | YNd11 | 28 | 128 | 0.56 | 12～14 |
| 40000 | 32 | 149 | 0.56 | |||||
| 50000 | 39 | 179 | 0.52 | |||||
| 63000 | 46 | 209 | 0.52 | |||||
| 75000 | 10.5 13.8 | 53 | 237 | 0.48 | ||||
| 90000 | 61 | 273 | 0.44 | |||||
| 120000 | 75 | 338 | 0.44 | |||||
| 150000 | 10.5 13.8 15.75 18 21 | 89 | 400 | 0.40 | ||||
| 160000 | 93 | 420 | 0.39 | |||||
| 180000 | 102 | 459 | 0.369 | |||||
| 240000 | 128 | 538 | 0.33 | |||||
| 300000 | 15.75 18 21 | 151 | 641 | 0.3 | ||||
| 360000 | 173 | 735 | 0.3 | |||||
| 370000 | 176 | 750 | 0.3 |
В качестве сердечника выбран высококачественный холоднокатаный ориентированный по зерну лист из кремнистой стали, используется полностью наклонная беспористая структура, а в качестве тяговой пластины используется низкомагнитная стальная пластина для прочного соединения верхнего и нижнего зажимов с сердечником в стальную конструкцию, что обеспечивает меньшие потери холостого хода и меньший уровень шума. Заусенцы в местах среза листа из кремнистой стали не должны превышать 0,02 мм. Показатель характеристик холостого хода лучше, чем национальный стандарт Китая.
В зависимости от мощности трансформатора обмотка может иметь цилиндрическую, спиральную, непрерывную и другие структуры. Для обмотки трансформатора сверхвысокого напряжения 110 кВ используется переплетенная или внутренняя экранирующая структура, что эффективно улучшает распределение импульсного напряжения. В качестве проводника используется транспонированный или комбинированный проводник, что снижает дополнительные потери в обмотке. Для расчета влияния электрического поля и характеристик обмотки используется компьютерное моделирование, обеспечивающее превосходные электрические характеристики и ударную прочность обмотки. В процессе производства принимаются эффективные меры для обеспечения ее безопасной и надежной работы.
В конструкции корпуса трансформатора сверхвысокого напряжения 110 кВ используется круглая изоляционная прижимная пластина.
Вся обмотка в сборе используется в процессе упаковки, что повышает надежность изделия.Масляный бак имеет плоскую верхнюю колоколообразную конструкцию, а стенки корпуса приварены из гофрированного листового армированного железа, что повышает механическую прочность бака. Для уменьшения паразитных потерь трансформатора внутренняя стенка большого трансформатора оснащена магнитным экраном.
Для предотвращения смещения корпуса генератора сверхвысоковольтного трансформатора 110 кВ во время транспортировки в масляном баке корпуса генератора установлено позиционирующее устройство. Для изоляции трансформаторного масла от атмосферы и предотвращения его влагостойкости и старения используется герметичный маслораспределительный бак. На торце установлен указатель уровня масла стрелочного типа. В зависимости от веса трансформаторного масла на верхней части масляного бака установлен предохранительный клапан для обеспечения безопасной работы изделия.
Охлаждение и комплектующие: как правило, воздушное или самоохлаждаемое (ONAF/onan), при выключении вентилятора для естественного охлаждения нагрузка может составлять 80% от полной нагрузки.
В радиаторе используется листовой радиатор, сварка листов выполняется за один проход, что обеспечивает надежность сварки. Общая форма трансформатора с чип-радиатором компактна.
Используется высокоскоростной малошумный вентилятор, который, как правило, обдувает в горизонтальном направлении.
Запуск и остановка вентилятора регулируются температурой масла и нагрузкой. Вентилятор трансформатора подключен к шкафу управления.
Маслораспределительный бак выполнен в форме капсулы, которая оснащена маслостойкими, термостойкими и воздухонепроницаемыми герметичными капсулами для изоляции масла от внешней среды. Снаружи капсулы находится масло, а внутри — воздух.
Для дальнейшего повышения надежности трансформатора воздушная камера капсулы герметизируется от внешней атмосферы с помощью поглотителя влаги на основе силикагеля.
1. Максимальная температура окружающего воздуха не должна превышать 40 ℃, а минимальная — -25 ℃;
2. Высота над уровнем моря не должна превышать 1000 м, до 4000 м при использовании специальных трансформаторов и низковольтных компонентов;
3. Вертикальный наклон не должен превышать 5°, и отсутствуют места с сильной вибрацией и ударами;
4. Влажность воздуха не должна превышать 90% (+25 ℃);
5. Отсутствуют места, серьезно влияющие на изоляцию трансформатора, содержащие проводящую пыль, представляющие опасность взрыва и вызывающие коррозию электрических компонентов;
6. Скорость ветра на открытом воздухе не должна превышать 35 м/с.
7. Если вышеуказанные нормальные условия эксплуатации превышены, клиент может заказать изделие по индивидуальному заказу у нашей компании.
Заказчикам необходимо предоставить основные параметры трансформатора: мощность, входное напряжение, уровень выходного напряжения, группа проводов и т. д.
Другие требования к заказу
Будучи предприятием, специализирующимся на производстве трансформаторов в течение 20 лет, мы предлагаем высокое качество, быструю доставку, гарантированное послепродажное обслуживание и заводские цены. Более того, мы имеем сертификаты ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, а также сертификаты IEC, ANSI, KEMA, GOST.
Да, на каждый продукт предоставляется двухлетняя (до 5 лет) гарантия, обеспечивающая правильное использование продукта покупателем.
Масляно-погружные силовые трансформаторы 11-220 кВ, сухие трансформаторы, негерметичные сухие трансформаторы класса H, масляно-погружные распределительные трансформаторы, трансформаторы для установки на площадке.
Да! Наша продукция может быть изготовлена на заказ. У нас есть команды дизайнеров и инженеров, и мы можем изготавливать продукцию по чертежам или требованиям заказчиков.
1 комплект.
Срок зависит от количества вашего заказа. Обычно это занимает от 20 до 45 дней.
Мы всегда придерживаемся технологий в качестве основного принципа, придерживаясь духа «преданности, профессионализма и фокуса», чтобы предоставлять тщательно изготовленное оборудование и обслуживать миллионы пользователей по всему миру.
Мы создали профессиональную команду исследований и разработок для постоянной оптимизации продукции, экономии энергии и внедрения новых производственных процессов, чтобы создавать высокопроизводительное и экономичное оборудование для наших клиентов.
У нас более 20 лет опыта в производстве различных типов трансформаторов.
Система управления 6S завода повышает эффективность, обеспечивает качество и гарантирует качество продукции, выпускаемой компанией.
Как высокотехнологичное предприятие, интегрирующее исследования, производство и продажи, мы обеспечиваем качество продукции, максимально увеличивая ценовые преимущества для наших клиентов.
У нас надежная цепочка поставок и послепродажное обслуживание.
