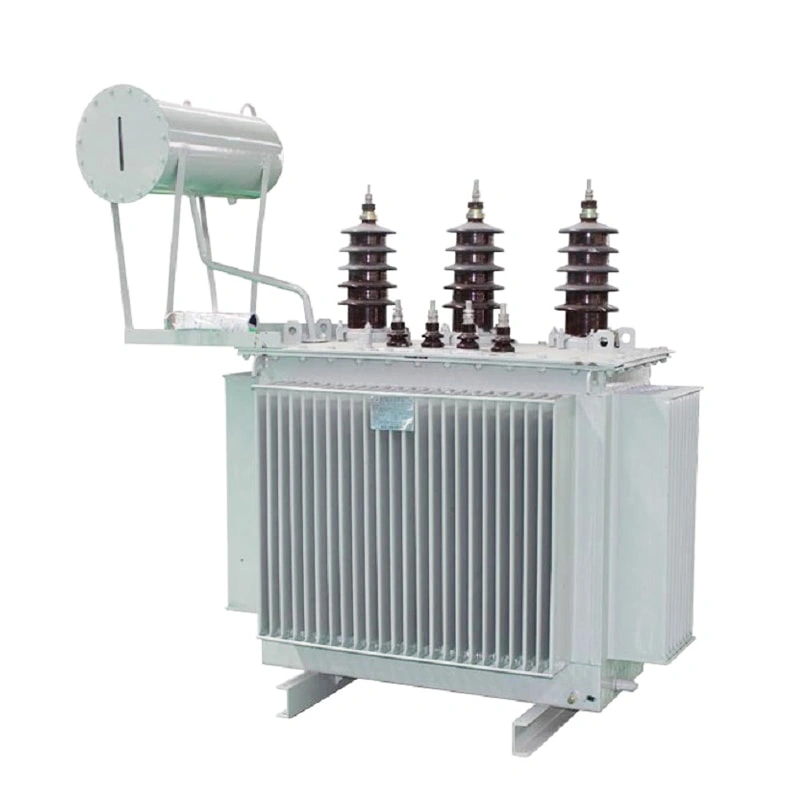

Изделие представляет собой полностью маслонаполненный уплотнительный материал. Принцип работы аналогичен принципу работы герметичного силового трансформатора. Основными элементами аморфного сплава являются железо, никель, кобальт, кремний, бор и углерод. Это изотропный мягкий магнитный материал с малой намагничивающей способностью и без структурных дефектов, препятствующих движению доменных стенок. Толщина материала очень мала, всего 0,027 мм, коэффициент заполнения соответственно меньше, всего 0,75-0,8, электрическое сопротивление очень высокое, в 3-6 раз выше, чем у кремниевой стали, твердость в 5 раз выше, чем у кремниевой стали, а аморфный золотой материал особенно чувствителен к напряжениям.
| Тип | Номинальная мощность （кВА） | Уровень напряжения (кВ) | Группа векторов | Потери холостого хода (Вт) | Потери нагрузки (Вт) | Сопротивление короткого замыкания (%) | Ток холостого хода (%) |
|---|---|---|---|---|---|---|---|
| SH15-M-30/10 | 30 | 10 10.5 | Dyn11 Yyn0 Yzn11 | 33 | 630/600 | 4.0 | 1.50 |
| SH15-M-50/10 | 50 | 43 | 910/870 | 1.20 | |||
| SH15-M-63/10 | 63 | 50 | 1090/1040 | 1.10 | |||
| SH15-M-80/10 | 80 | 60 | 1310/1250 | 1.00 | |||
| SH15-M-100/10 | 100 | 75 | 1580/1500 | 0.90 | |||
| SBH15-M-125/10 | 125 | 85 | 1890/1800 | 0.80 | |||
| SBH15-M-160/10 | 160 | 100 | 2310/2200 | 0.60 | |||
| SBH15-M-200/10 | 200 | 120 | 2730/2600 | 0.60 | |||
| SBH15-M-250/10 | 250 | 140 | 3200/3050 | 0.60 | |||
| SBH15-M-315/10 | 315 | 170 | 3830/3650 | 0.50 | |||
| SBH15-M-400/10 | 400 | 200 | 4520/4300 | 0.50 | |||
| SBH15-M-500/10 | 500 | 240 | 5410/5150 | 0.50 | |||
| SBH15-M-630/10 | 630 | 320 | 6200 | 4.5 | 0.30 | ||
| SBH15-M-800/10 | 800 | 380 | 7500 | 0.30 | |||
| SBH15-M-1000/10 | 1000 | 450 | 10300 | 0.30 | |||
| SBH15-M-1250/10 | 1250 | 530 | 12000 | 0.20 | |||
| SBH15-M-1600/10 | 1600 | 630 | 14500 | 0.20 | |||
| SBH15-M-2000/10 | 2000 | 750 | 18300 | 5.0 | 0.20 | ||
| SBH15-M-2500/10 | 2500 | 900 | 21200 | 0.20 |
Сердечник трансформатора изготовлен из холоднокатаной листовой стали с аморфным легированием и кремнием, что значительно снижает потери холостого хода и ток холостого хода. Сердечник скреплен для обеспечения его компактности и снижения уровня шума.
Обмотка прямоугольная, высоковольтная изготовлена из ацеталового эмалированного провода, а низковольтная — из бескислородной медной проволоки или медной фольги, что повышает устойчивость трансформатора к короткому замыканию.
Для группы соединений трансформатора используется Dyn11, чтобы уменьшить влияние гармоник на электросеть и улучшить качество электроснабжения.
В трансформаторе используется вакуумная смазка, которая полностью устраняет воздушные пузырьки в обмотке и обеспечивает стабильные изоляционные характеристики.
Масляный расширительный бак отменен, а в качестве охлаждающего элемента используется чип-радиатор. В масляный бак насыпана воздушная подушка, которая может расширяться по мере расширения и сжатия трансформаторного масла, изолируя трансформаторное масло от атмосферы, предотвращая и смягчая ухудшение качества масла и образование влаги в изоляции, повышая надежность работы и обеспечивая бесперебойную работу без необходимости ежедневного технического обслуживания.
1. Максимальная температура окружающего воздуха не должна превышать 40 ℃, а минимальная — -25 ℃;
2. Высота над уровнем моря не должна превышать 1000 м, до 4000 м при использовании специальных трансформаторов и низковольтных компонентов;
3. Вертикальный наклон не должен превышать 5°, и отсутствуют места с сильной вибрацией и ударами;
4. Влажность воздуха не должна превышать 90% (+25 ℃);
5. Отсутствуют места, серьезно влияющие на изоляцию трансформатора, содержащие проводящую пыль, представляющие опасность взрыва и вызывающие коррозию электрических компонентов;
6. Скорость ветра на открытом воздухе не должна превышать 35 м/с.
7. Если вышеуказанные нормальные условия эксплуатации превышены, клиент может заказать изделие по индивидуальному заказу у нашей компании.
Заказчикам необходимо предоставить основные параметры трансформатора: мощность, входное напряжение, уровень выходного напряжения, группа проводов и т. д.
Другие требования к заказу
Будучи предприятием, специализирующимся на производстве трансформаторов в течение 20 лет, мы предлагаем высокое качество, быструю доставку, гарантированное послепродажное обслуживание и заводские цены. Более того, мы имеем сертификаты ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, а также сертификаты IEC, ANSI, KEMA, GOST.
Да, на каждый продукт предоставляется двухлетняя (до 5 лет) гарантия, обеспечивающая правильное использование продукта покупателем.
Масляно-погружные силовые трансформаторы 11-220 кВ, сухие трансформаторы, негерметичные сухие трансформаторы класса H, масляно-погружные распределительные трансформаторы, трансформаторы для установки на площадке.
Да! Наша продукция может быть изготовлена на заказ. У нас есть команды дизайнеров и инженеров, и мы можем изготавливать продукцию по чертежам или требованиям заказчиков.
1 комплект.
Срок зависит от количества вашего заказа. Обычно это занимает от 20 до 45 дней.
