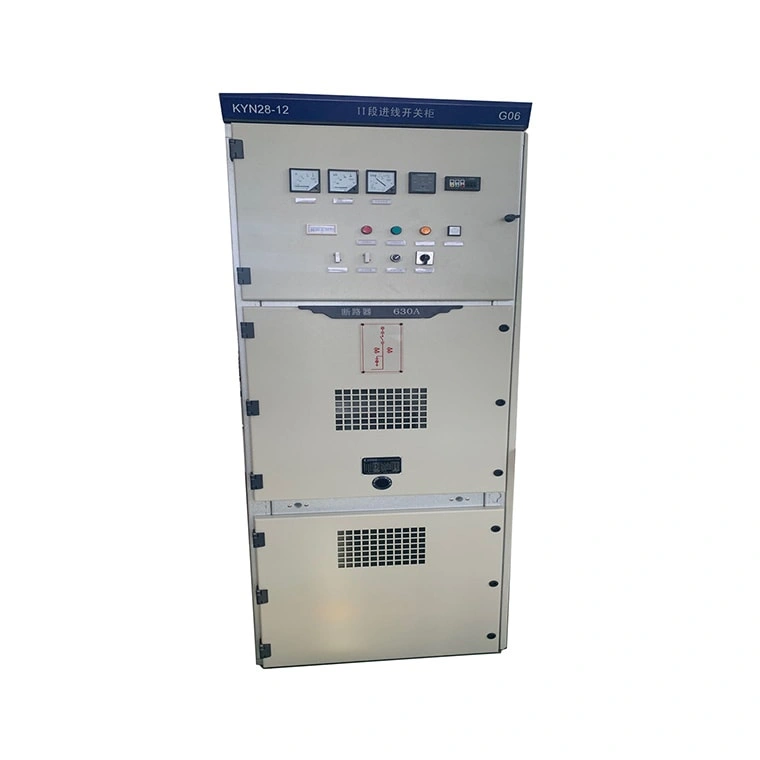

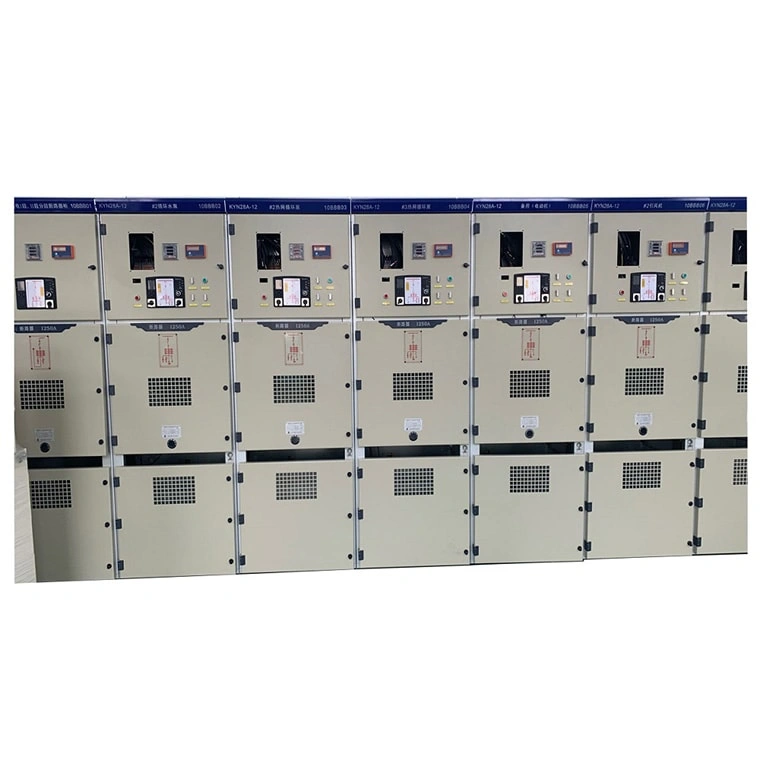

Низковольтная распределительная система для приема питания, шин, освещения, управления двигателями и компенсации мощности. Включает функции центра управления питанием (ЦУП) и центра управления двигателями (ЦУД). Номинальная частота переменного тока 50 Гц/60 Гц, максимальное рабочее напряжение до 660 В, максимальный рабочий ток до 3150 А.
Низковольтная распределительная система для приема питания, шин, освещения, управления двигателями и компенсации мощности.
Включает функции центра управления питанием (ЦУ) и центра управления двигателями (ЦУД).
Номинальная частота переменного тока 50 Гц/60 Гц, максимальное рабочее напряжение до 660 В, максимальный рабочий ток до 3150 А.
Высокая надежность работы подтверждена проверками в более чем 50 странах и регионах мира.
В основном используется в промышленных парках, городских жилых районах, торговых центрах, высотных зданиях и других местах распределения электроэнергии.
Соответствует многим международным стандартам: IEC60439, BS5486, VDE0660, GB7251, NEMAIC2-322, JB/T9661 и т. д.
Передовые технологии
Стандартная антикоррозионная защита и защита от солевого тумана соответствуют строгим экологическим требованиям объекта
Стеллаж представляет собой комбинированную сборную конструкцию, представляющую собой сварную конструкцию со специальными стальными профилями и болтовым соединением угловых пластин, что повышает точность монтажа
В него можно установить автоматические выключатели различных марок отечественного и зарубежного производства, таких как Chint NXM, ABB TMAX, Schneider NSX и др.
Высокая отключающая способность, хорошая динамическая и термическая стабильность, усовершенствованная конструкция, возможность любой комбинации различных схемных блоков
Один шкаф содержит больше петель, экономит площадь пола, упрощает техническое обслуживание и обеспечивает высокий уровень защиты (IP30)
Шкаф занимает свое место
Используется высококачественный холоднокатаный лист толщиной 2-3 мм, оцинкованный методом горячего цинкования
Резка, сверление и гибка на станках с ЧПУ обеспечивают точность обработки
Внешняя поверхность покрыта электростатическим эпоксидным порошком, который не отслаивается в течение 50 лет
Размеры молдингов, размеры отверстий и интервал между элементами модульные (модуль E=20 мм).
Стеллаж шкафа разделен на шину, функциональный блок и кабель, которые разделены друг от друга, чтобы предотвратить распространение аварий и облегчить техническое обслуживание в режиме реального времени
Функциональный блок (ящик)
Функциональный блок: блок подачи, моторный блок, блок общественного питания
Дверная панель отсека механически связана с ящиком посредством механизма управления главного выключателя. Когда главный выключатель замкнут, дверная панель не может быть открыта
Механизм управления главным выключателем может быть заблокирован в закрытом или открытом положении отмычкой, что позволяет безопасно проводить техническое обслуживание электрооборудования
На задней панели функционального блока расположены входной и выходной разъемы основной цепи, вторичный разъем вспомогательной цепи и заземляющий штекер
Заземляющий штекер позволяет выдвижному ящику защитить целостность цепи при разъединении тестового соединения
Отсеки функциональных блоков разделены подвижными металлическими перегородками, которые автоматически открываются и закрываются при выдвижении и перемещении ящиков, так что они не могут касаться вертикальных шин в отсеках
Шиновая система
Используется трехфазная четырехпроводная система или трехфазная пятипроводная система
Высококачественная трехфазная оловянная медная шина, высокая механическая прочность, хорошее теплоотведение
Плоское расположение шин обеспечивает устройству хорошую динамическую и термическую стабильность и позволяет выдерживать воздействие тока короткого замыкания 80/176 кА
Обработка и сборка
Беспыльный цех для обеспечения изоляции
Сборщики прошли обучение не менее 6 лет месяцев
Вторичное соединение осуществляется с помощью автоматического обжимного станка для клемм, обеспечивающего надежное соединение
Используются электроинструменты для обеспечения надлежащего крутящего момента при болтовом усилении
Медная шина подвергается ЧПУ-резке, штамповке и гибке для обеспечения точности
Перед отгрузкой проводятся все виды экспериментальных испытаний для обеспечения нормальной работы оборудования
Заказчик должен предоставить следующую информацию:
Схема основной цепи, схема вторичной цепи и схема управления вспомогательной цепью
Схема компоновки оборудования и схема распределительного помещения
Марка и модель основных электрических компонентов оборудования
Схема входных и выходных линий. При необходимости шинопроводного соединения между устройствами необходимо предоставить данные, такие как расстояние между шинами и высота от земли.
Другие особые требования могут быть согласованы с компанией Hengfengyou Electric
- Авторитетная сертификация продукции: ISO CE, CB, CCC и др.
- Идеальная система управления качеством SQA для обеспечения высокого качества продукции
- Быстрое предоставление коммерческого предложения, услуги по проектированию электрооборудования
- Короткие сроки доставки, самый быстрый срок доставки по всему миру — 15 дней
- Идеальная система послепродажного обслуживания, позволяющая клиентам совершать покупки без опасений
- Приглашаем клиентов посетить завод для ознакомления, предоставляем защиту OEM/ODM
Будучи предприятием, специализирующимся на производстве трансформаторов в течение 20 лет, мы предлагаем высокое качество, быструю доставку, гарантированное послепродажное обслуживание и заводские цены. Более того, мы имеем сертификаты ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, а также сертификаты IEC, ANSI, KEMA, GOST.
Да, на каждый продукт предоставляется двухлетняя (до 5 лет) гарантия, обеспечивающая правильное использование продукта покупателем.
Масляно-погружные силовые трансформаторы 11-220 кВ, сухие трансформаторы, негерметичные сухие трансформаторы класса H, масляно-погружные распределительные трансформаторы, трансформаторы для установки на площадке.
Да! Наша продукция может быть изготовлена на заказ. У нас есть команды дизайнеров и инженеров, и мы можем изготавливать продукцию по чертежам или требованиям заказчиков.
1 комплект.
Срок зависит от количества вашего заказа. Обычно это занимает от 20 до 45 дней.
