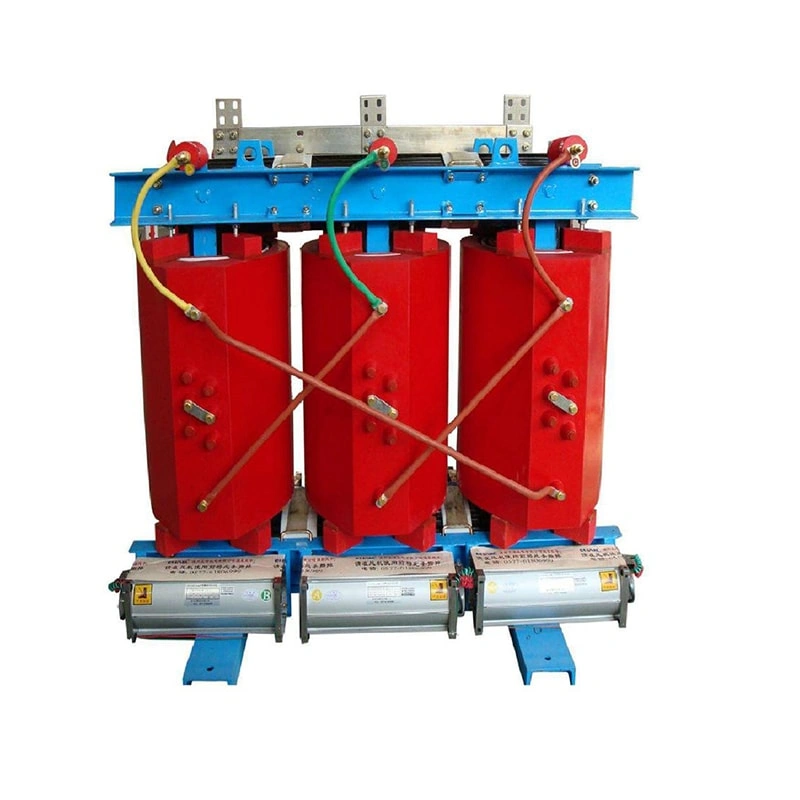

Безгерметичные сухие трансформаторы серии SCB10/11 обладают преимуществами безопасности, надежности, энергосбережения, огнестойкости, взрывозащиты и простоты обслуживания, а также отличаются усовершенствованной конструкцией, рациональной структурой и привлекательным внешним видом. Этот тип трансформатора наиболее подходит для эксплуатации в суровых условиях с высокими требованиями к огнестойкости, большими колебаниями нагрузки и влажным воздухом, таких как высотные здания, аэропорты, метро, электростанции, металлургические заводы, больницы, торговые центры, жилые комплексы, нефтехимические предприятия, атомные электростанции, атомные подводные лодки и другие важные объекты.
| Номинальная мощность (кВА) | Обмотка высокого напряжения (кВ) | Диапазон отводов высокого напряжения (%) | Обмотка низкого напряжения (кВ) | Группа векторов | Потери нагрузки (кВт) | Потери холостого хода (кВт) | Текущий уровень без нагрузки (%) |
|---|---|---|---|---|---|---|---|
| 30 | 6 6.3 6.6 10 10.5 11 | +5% +2x2.5% | 0.4 | Yyn11 or Dyn11 | 0.71 | 0.19 | 3.2 |
| 50 | 1.00 | 0.27 | 2.8 | ||||
| 80 | 1.38 | 0.37 | 2.6 | ||||
| 100 | 1.57 | 0.4 | 2.4 | ||||
| 125 | 1.85 | 0.47 | 2.2 | ||||
| 160 | 2.13 | 0.54 | 2.2 | ||||
| 200 | 2.53 | 0.62 | 2 | ||||
| 250 | 2.76 | 0.72 | 2.2 | ||||
| 315 | 3.47 | 0.88 | 1.8 | ||||
| 400 | 3.99 | 0.98 | 1.8 | ||||
| 500 | 4.88 | 1.16 | 1.8 | ||||
| 630 | 5.88 | 1.34 | 1.6 | ||||
| 630 | 5.96 | 1.3 | 1.6 | ||||
| 800 | 6.96 | 1.52 | 1.6 | ||||
| 1000 | 8.13 | 1.77 | 1.4 | ||||
| 1250 | 9.69 | 2.09 | 1.4 | ||||
| 1600 | 11.73 | 2.45 | 1.4 | ||||
| 2000 | 14.45 | 3.05 | 1.2 | ||||
| 2500 | 17.17 | 3.6 | 1.2 |
Уникальная структура керамической изоляции: использование изоляционного цилиндра и высокочастотного керамического амортизирующего блока исключает деформацию.
Процесс VPI: сначала на катушки высокого и низкого напряжения наносится изоляционный материал Nomex, а затем катушки многократно погружаются в изоляционную жидкость класса H со специальной формулой в вакуумном прессовом оборудовании. После нескольких циклов обжига катушки герметизируются снаружи высокопрочным изоляционным материалом, а затем затвердевают при высокой температуре. Высоковольтная катушка имеет непрерывную структуру, обладающую высокой механической прочностью и хорошим теплоотводом.
Железный сердечник изготовлен из листовой кремниевой стали с высокой проводимостью и магнитными свойствами. Используется ступенчатая, полностью наклонная структура под углом 45°. Обмотка и железный сердечник закреплены эластичным устройством, что обеспечивает низкие потери холостого хода и уровень шума. Поверхность железного сердечника обработана специальным способом. Железный сердечник умеренно зажат тяговым винтом, а верхний и нижний зажимы соединены тяговой пластиной и закреплены на основании и обмотке. Обмотка закреплена эластичным амортизирующим блоком. Эта буферная конструкция позволяет снизить вибрацию и шум обмотки.
Выходной клеммный разъем закреплен в верхней части обмотки.
Переключатель ответвлений расположен посередине, а клемма низковольтной линии представляет собой пластинчатую токопроводящую шину, которая припаивается методом холодной прессовой сварки.
1. Максимальная температура окружающего воздуха не должна превышать 40 ℃, а минимальная — не ниже -25 ℃;
2. Высота над уровнем моря не должна превышать 1000 м. При использовании специальных трансформаторов и низковольтных компонентов высота может достигать 4000 м;
3. Вертикальный наклон не должен превышать 5°, а также отсутствуют сильные вибрации и удары;
4. Влажность воздуха не должна превышать 90 % (+25 ℃);
5. 1. Работать в местах, где нет газов и проводящей пыли, которые могут серьезно повлиять на изоляцию трансформатора, нет опасности взрыва и нет коррозии электрических компонентов;
6. Скорость ветра на открытом воздухе не должна превышать 35 м/с.
7. Если условия эксплуатации выходят за рамки вышеуказанных нормальных условий, мы можем изготовить продукцию по индивидуальному заказу по взаимному согласию.
Заказчик должен указать основные рабочие параметры трансформатора: мощность трансформатора, тип трансформатора, уровень входного напряжения, уровень выходного напряжения, группа проводов.
Другие требования к заказу
Будучи предприятием, специализирующимся на производстве трансформаторов в течение 20 лет, мы предлагаем высокое качество, быструю доставку, гарантированное послепродажное обслуживание и заводские цены. Более того, мы имеем сертификаты ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L, а также сертификаты IEC, ANSI, KEMA, GOST.
Да, на каждый продукт предоставляется двухлетняя (до 5 лет) гарантия, обеспечивающая правильное использование продукта покупателем.
Масляно-погружные силовые трансформаторы 11-220 кВ, сухие трансформаторы, негерметичные сухие трансформаторы класса H, масляно-погружные распределительные трансформаторы, трансформаторы для установки на площадке.
Да! Наша продукция может быть изготовлена на заказ. У нас есть команды дизайнеров и инженеров, и мы можем изготавливать продукцию по чертежам или требованиям заказчиков.
1 комплект.
Срок зависит от количества вашего заказа. Обычно это занимает от 20 до 45 дней.
Мы всегда придерживаемся технологий в качестве основного принципа, придерживаясь духа «преданности, профессионализма и фокуса», чтобы предоставлять тщательно изготовленное оборудование и обслуживать миллионы пользователей по всему миру.
Мы создали профессиональную команду исследований и разработок для постоянной оптимизации продукции, экономии энергии и внедрения новых производственных процессов, чтобы создавать высокопроизводительное и экономичное оборудование для наших клиентов.
У нас более 20 лет опыта в производстве различных типов трансформаторов.
Система управления 6S завода повышает эффективность, обеспечивает качество и гарантирует качество продукции, выпускаемой компанией.
Как высокотехнологичное предприятие, интегрирующее исследования, производство и продажи, мы обеспечиваем качество продукции, максимально увеличивая ценовые преимущества для наших клиентов.
У нас надежная цепочка поставок и послепродажное обслуживание.
